平行定向水磨鉆機使用說明

一、主要用途：

   平行定向水磨鉆機因其輕便靈活，適合各種施工條件的優越性，廣泛應用于非爆破類工程：如非開挖鉆孔、市政工程管道、山體穿洞和大中小隧道等工程的巖石穿越。

二、主要特點：

   1、以三相電機為動力，采用雙橫柱穩定結構、平行定向鉆進，360度旋轉作業。具有適應性強，操作簡單，移動便捷，性價比高等優點。

   2、鉆筒焊接與巖石相適應的金剛石鉆頭，采用三相電機帶動鉆筒高速鉆進，可鉆切高強度鋼筋混凝土，花崗石、礦石、石灰?guī)r    、特堅巖石、中風化巖石、弱風化巖石等。

   3、 鉆進效率高、孔位準確、孔壁光滑，成孔質量好，無震動，無噪音、環保施工、對地下埋藏物、建筑物等均無任何損害。

三、主要技術參數：

   1、鉆筒直徑：160mm標配

   2、 鉆孔深度：600mm標配（可按需定制各種規格鉆筒）

   3、  輸出轉速：820轉/分

   4、  功率：5.5KW

   5、 電壓：380V

   6、 機器重量： 90kg

   7、 鉆孔角度： 360度

   8、 外形尺寸：長1.7米 寬以實際所需孔徑為準訂做

四、操作過程：

   1、準備：（1）檢查三相電壓（380v）電線 配電箱 引水管及水源是否符合要求.

         （2）檢查各部位螺絲是否松動。

         （3）將取芯夾 管鉗 扳手 手錘等工具放置在工作面旁邊。

   2、安裝：（1）先在工作面以孔徑為標準找出中心點，將鉆機支架前端固定在中心點。

         （2）仍然以孔徑為標準 找出后固定立桿中心點 并在固定桿上下兩端鑿好固定孔 然后將鉆機支架后端放入后固定桿，將固定桿上下旋緊，按坡度要求固定移動裝置。

         （3）接好電線 水管 將推進齒輪上涂抹好潤滑油后開機，如鉆筒朝順時針?lè)较蛐D(zhuǎn)就可以開始鉆進，反之將任意兩根電線交換即可。

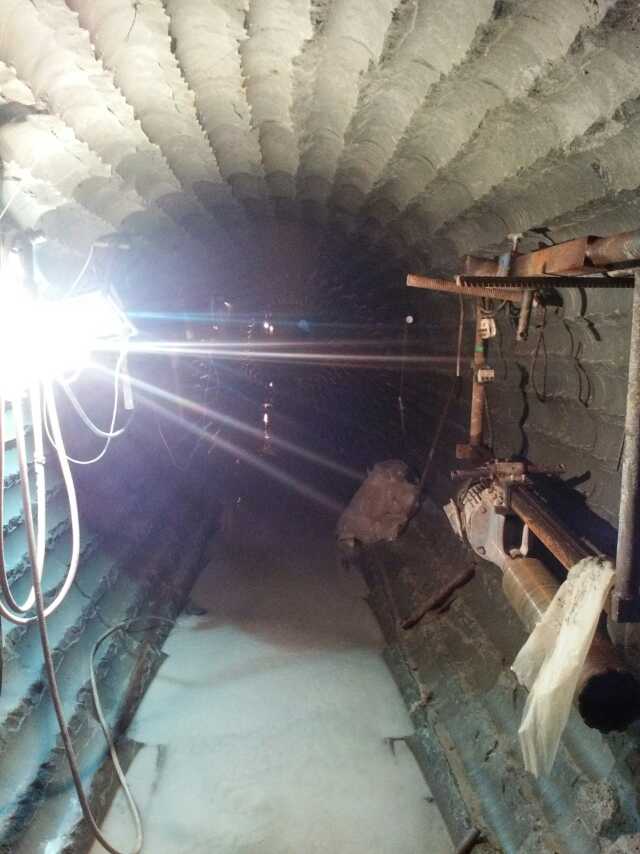

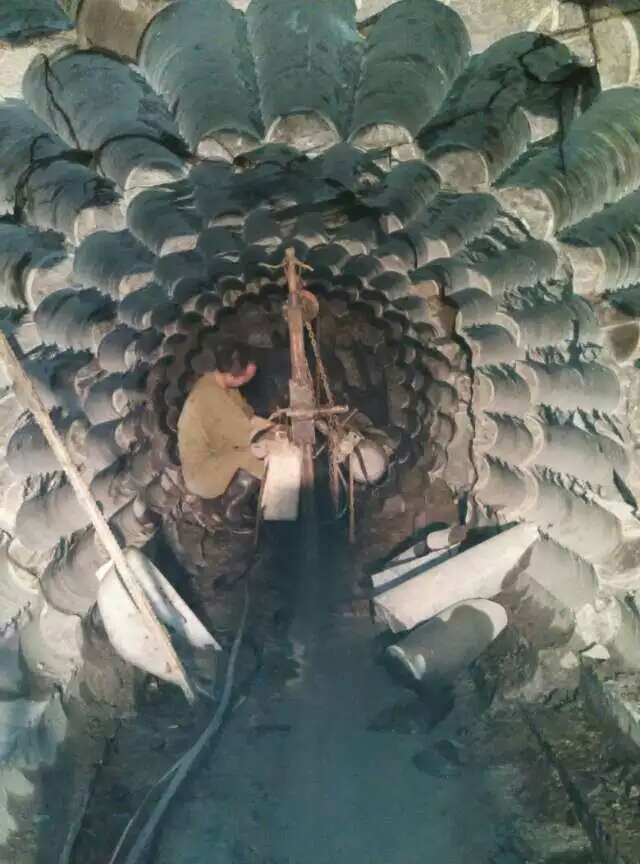

         （4）360度旋轉鉆一周后，平洞成型，撤掉鉆機，移出洞外，然后除渣。

五、備注

   該平行定向水磨鉆機平洞成型最小直徑為1.2米，長度無限。
